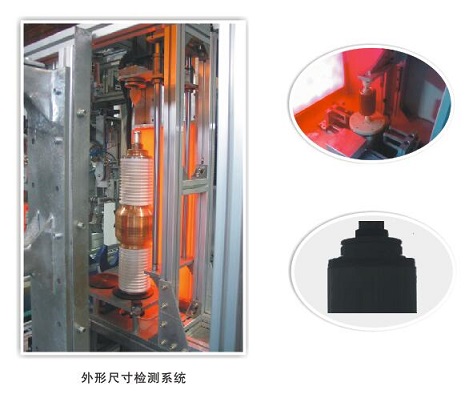

該設備為滅弧室產品外形尺寸檢測設備。采用工業相機成像系統完成導桿直徑、外殼直徑、產品總長和形位公差（檢測外形圖標注的平行度、垂直度、同軸度）等測試。系統由主控單元、機械執行機構、測量系統、數據管理系統等組成。系統根據配置參數自動運行，可對不同外形大小、不同電壓等級的真空滅弧室進行同軸度（垂直度）檢測,同時滿足滅弧室外形尺寸的同步檢測，測試數據能夠支持電子隨工單系統提取。
測試高度范圍：50mm—550mm，
測試外殼直徑范圍：Φ50mm—200mm
測試導桿直徑范圍：Φ10mm—80mm
測試同軸度（垂直度）、平行度精度要求：≤0.2mm
安裝尺寸、整管總長及重復性精度要求：≤0.1mm
測試同軸度（垂直度）、平行度重復性精度要求：≤0.2mm
測試產品最大重量：60kg
