溫升試驗是高壓開關設備必須進行的型式試驗項目之一，它主要是通過模擬試驗來檢驗開關性能的一種試驗方式：即長期給開關通以額定電流，直至溫升穩定（詳見《GBT 11022-2011 高壓開關設備和控制設備標準的共用技術要求》）。將測量出來的溫升值與標準比較確定電器設備的各部位溫升是否合格。

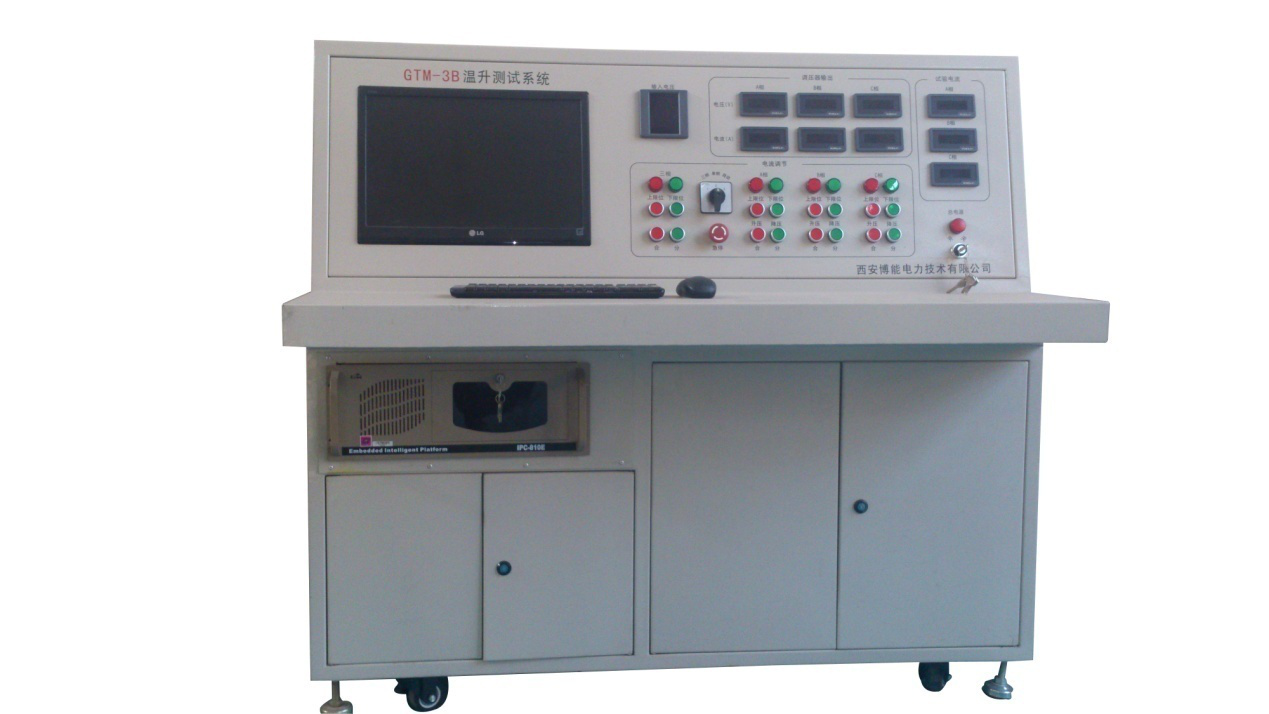

由我公司自主研發的GTM系列全自動溫升測試系統是應用于母線槽、頻率50Hz/60Hz高壓開關、成套開關及其他電器設備的專用溫升試驗設備?？赏瓿稍嚻返膯蜗嗷蛉嘣谌魏晤~定電流條件下的溫升試驗。試驗過程完全實現自動化，用戶只需設定好參數，系統根據參數自動對電流監控調節，對溫度進行采集，依據設定好的試驗結束條件來完成溫升試驗。
功能特點：
● 熱電勢的采集采用了博能獨創的高精度濾波算法，既能濾除工頻及其倍頻的干擾，亦能濾除突發的暫態過渡過程的干擾。該算法居世界領先水平。我公司創新的采用一種電流輸出式模擬集成溫度傳感器，避免了使用傳統冰點帶來的測量誤差及操作不便。
● 穩流系統由工業計算機控制，實現對電流的采集及調壓器的控制，形成穩定可靠的閉環穩流控制技術。
● 采用先進的工業計算機+高精度數據采集卡控制，19.5英寸液晶顯示屏顯示，整個測試過程無需外接任何輔助設備，即可全自動控制，無人值守，亦可手動控制，操作簡單方便。
● 控制臺配三相輸入電壓數顯表（0.5級）1只，調壓器輸出電壓數顯表（0.5級）3只、輸出電流數顯表（0.5級）3只。采集柜配調壓器后級升流器輸出電流數顯表（0.5級）3只，調壓器帶有電源合閘、分閘、急停按鈕及電源指示。
● 系統設有電流、溫度、溫升報警閥值，具有超限值自動報警、過熱、過流、過壓、缺相等自動跳脫保護及告警裝置。
● 三相升壓、降壓，帶指示燈按鈕，單相升壓、降壓帶指示燈按鈕。調壓器輸出具有上下限位開關保護，到極限位置時有指示燈。
● 完善的保護措施：當主回路斷開時，調壓器輸出具有自動回零裝置，并且調壓器輸出不在零位時，主回路不能合閘。
● 輸入電源：380V±10%，50Hz三相四線；
● 總?cè)萘? 單相為20-100kVA；三相為60-300kVA；
● 額定輸出電流：2000A-10000A；
● 溫升電流調節精度：0.5%滿量程；
● 溫升電流調節范圍：200A-額定輸出電流；
● 運行時間：額定電流下連續長時間工作；
● 三相不平衡度：＜3% ；
● 溫升測量范圍：IEC標準各熱電偶量程；
● 溫度測量范圍：0°～150°；
● 測量誤差：< 0.5℃；
● 溫度分辨率：0.025℃；
● 測量時間間隔：0～99分鐘可調；
● 溫度采集通道：128路；
● 環境濕度：< 85%RH，（非凝結狀態）；
● 環境溫度：-10℃～50℃；
● 測試柜體積：不大于1200×1080×1400mm；
● 控制柜體積：不大于1000×600×1700mm；
● 顏色：計算機灰；
